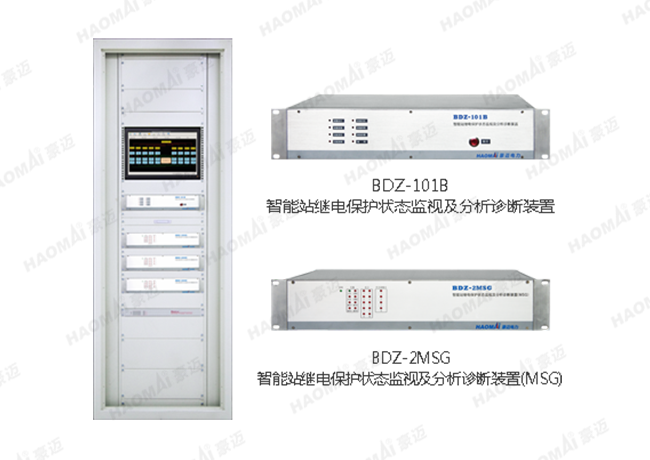

BDZ-101 智能站繼電保護狀態監視及分析診斷系統
——智能站二次系統在線監視、運維可視化、自動校核、安全策略分析及智能診斷
BDZ-101智能站繼電保護狀態監視及分析診斷裝置主要是對智能變電站MMS網和GSE/SV網數據進行全面監視，實現各類信息可視化，并以大量運行數據和安全策略為依據，進行自動校核、策略管理、智能分析和故障診斷。
24小時銷售熱線：400 099 8859
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 主設備狀態信息可視化：自動生成—次設備圖，同時建立—次二次設備的關聯，直觀的反映—次設備接線接線方式、開關、刀閘分合狀態，—次是否有倒閘操作，二次是否有動作、告警、通訊狀態是否正常、鏈路清況等，從整體上反映—次二次設備狀態。
- 虛端子可視化：以可視化的方式將保護裝置的輸入輸出端子進行展示，將智能站不可見的虛端子解析成常規端子形式，讓現場人員更好的學習和理解智能站。圖上直觀地看到保護接收的SV/GOOSE以及發送的GOOSE, 并將所有的通道以圖形化的方式顯示出來，同時顯示各個通道的采用值大小、GOOSE通道分合狀態。
- 網絡狀態可視化：自動生成網絡結構示意圖，包括站控層、過程層網絡結構，以及各個間隔的運行狀態。從圖上可以直觀的看到各個間隔的網絡通斷狀態、過程層光纖連接狀態，以及各個間隔是否有異常；當有異常時進行著色，并上送告警遙信信息。
- 物理鏈路可視化：以可視化的方式展現間隔保護、合并單元、智能終端、交換機間的光纖連接方式，監視光纖中報文情況，解析GOOSE開關與輸入輸出狀態、回路信息、采樣值大小，根據報文監視GSE/SV鏈路是否異常，并根據GOOSE、SV鏈路異常狀況分析判斷所影響的保護系統功能回路，定位鏈路異常點，為現場運行檢修提供輔助手段。
- 間隔二次信息可視化：圖形化顯示保護運行狀態、保護檢修硬壓板狀態、各軟壓板投退狀態，以光字牌的形式顯示保護告警信息、動作信息；同時通過測控裝置采集合并單元、智能終端檢修壓板狀態、自檢狀態告警、工作電壓、內部工作溫度、各端口光強等信息，并進行顯示。
- 壓板投退過程可視化：根據現場工作內容，結合壓板投退策略，以圖形化的方式按操作順序逐步提示每步需要操作的壓板，并對異常操作進行及時告警。圈形化的方式提示壓板投退的整個過程可以讓現場人員直觀的知道每步需進行的操作，能最大限度防止誤操作壓板，減少壓板誤操作導致的事故。
- 間隔拓撲圖可視化：以間隔為單位，顯示間隔虛端子連接情況，虛回路信息，包括保護、合并單元、智能終端之間的聯系、以及間隔合并單元、智能終端與其他設備間的虛端子連接關系，將整個間隔的虛端子連接狀態清晰的展示出來。
- 壓板狀態可視化：按間隔自動生成保護單元、合并單元、智能終端及對應母差保護相關聯的壓板狀態可視化圖，整體反應各裝置之間壓板的連接、投退和告警狀態；同時將壓板狀態和虛回路相結合，對智能站從過程層到站控層的全面監視，實現間隔的整體綜合分析診斷。
- 間隔鏈路可視化：根據SCD文件，自動按間隔以圖形化的方式生成各個間隔虛端子、虛回路連接圈，然后解析GOOSE報文，將虛端子、虛回路和實際報文中狀態相結合，實現 “虛”、“實”結合，反映實際連接情況通道狀態，將智能站按常規站方式進行解析顯示，實現 “看得見摸得著”。
- 虛回路可視化：自動按間隔以圖形化的方式生成各個間隔虛回路連接圖，然后采用映射的方式將站控層壓板和過程層虛回路相結合，實現站控層和過程等的整體可視化。圖上可以直觀的看到SV接收壓板、GOOSE接收壓板以及GOOSE發送壓板與虛回路的關系，以及實時狀態。
技術參數
|
屏幕尺寸 |
19寸，1024*768分辨率 |
|
USB 2.0口 |
4個 |
|
網口 |
4個100/1000兆自適應網口 |
|
開關量 |
4對硬開入 |
|
串口 |
2對485串口 |
|
對時 |
光B碼 |
|
操作系統 |
Linux操作系統 |
