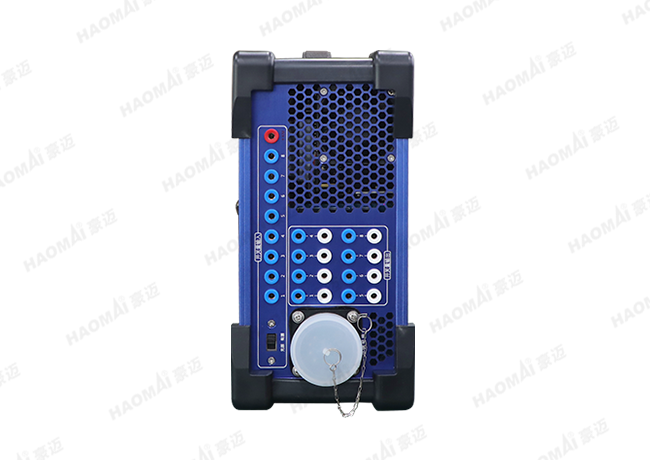

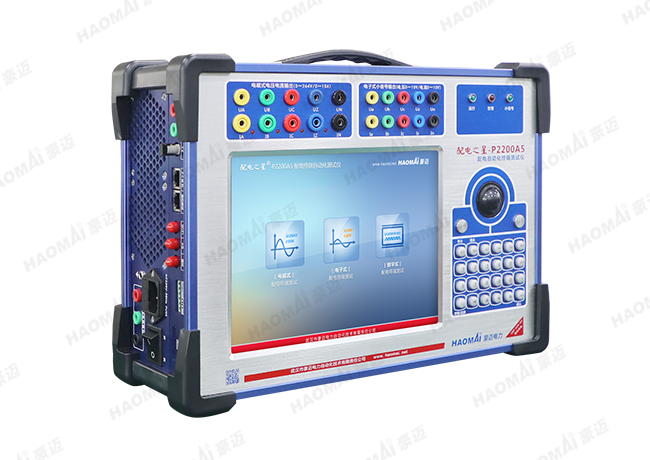

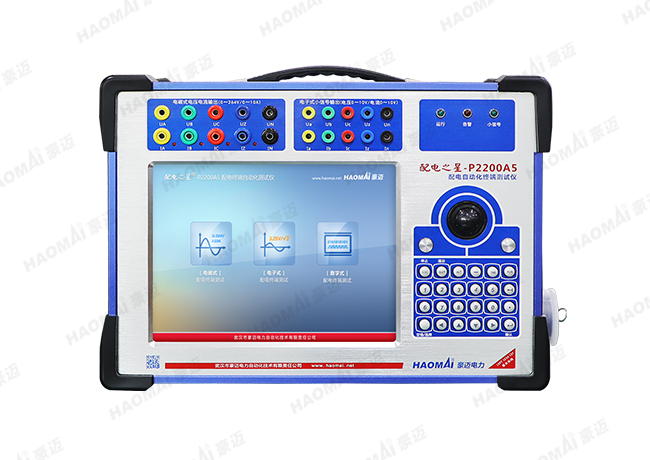

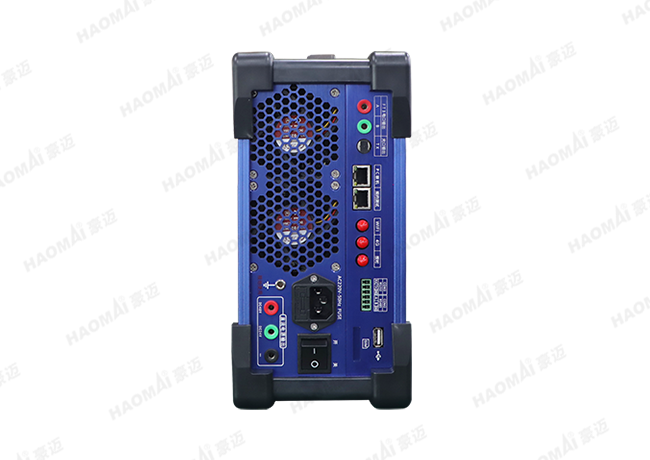

配電之星-P2200A5 配電自動化終端測試儀
——更專業的電磁式、電子式、數字式一體化配電終端檢測
設備采用最新行業標準設計，國產硬件，可對電磁式、電子式、數字式等配電終端進行高精度測試，支持電磁和電子組合輸出，采用航插設計有效避免誤接的同時大大提高了接線的效率，適用于站所終端、饋線終端、一二次融合饋線終端等全類型配電終端設備試驗檢測。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 一體化設計，覆蓋市場上電磁式、電子式、數字式等配電終端入網檢驗測試
- 對配電自動化終端設備（DTU 、FTU）一鍵自動化聯調測試，無需人工干預
- 檢測過程閉環聯動，全面檢測被測終端性能和功能，一鍵自動化檢測效率高
- 不停電的狀態下，實現多點的DTU/FTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試
- 可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告
- 支持南網和國網IEC101、IEC104 等通訊規約 ，一鍵導入不同配電終端廠家的規約點表
- 就地多機同步控制輸出，同時支持云平臺遠程操控實現集中型和就地型饋線測試
- 9.7寸超大屏，Windows操作界面，布局合理，操作方便，可外接PC和遠程云操作
技術參數
|
電壓模擬量輸出 |
|
|
輸出范圍 |
4×(0~264.0V) |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2~24次 |
|
直流輸出 |
-200~+200V，精度≤±0.1%RG |
|
電流模擬量輸出 |
|
|
輸出范圍 |
4×(0~10A)，可擴展至20A |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2~24次 |
|
直流輸出 |
-10A~+10A，精度≤±0.1%RG |
|
EVT 小信號輸出 |
|
|
輸出范圍 |
4×(0~10.0V)，獨立端口輸出 |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2-24 次 |
|
ECT 小信號輸出 |
|
|
輸出范圍 |
4×(0~10.0V)，獨立端口輸出 |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2-24 次 |
|
航插 |
支持 |
|
FT3 數字信號輸出（電口） |
|
|
協議 |
IEC 6087051/FT3 |
|
FT3格式輸出 |
4路電壓，7路電流 |
|
輸出精度 |
≤±0.05%RG |
|
開關量 |
8路開入，8路快速開出 |
|
尺寸 |
369*129*269mm(長*寬*高) |
|
重量 |
7.5kg |
