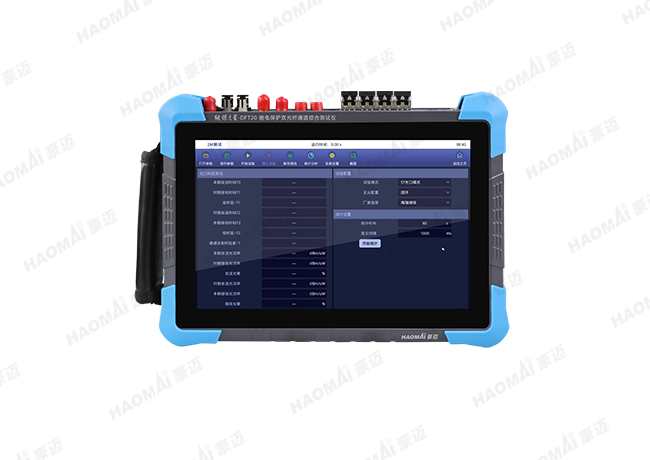

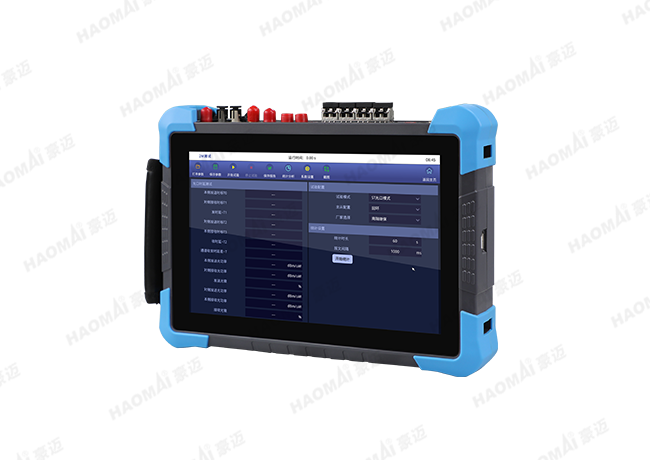

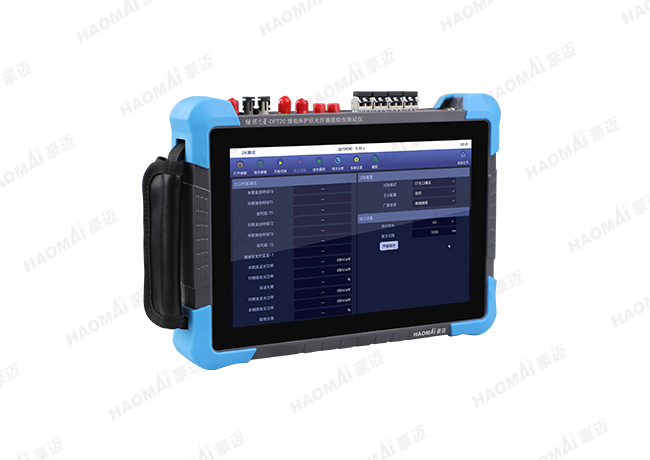

繼保之星-DFT20 光纖縱差保護雙通道綜合測試儀
—— 用于智能站的綜合測試和快捷分析
基于IEC61850標準，依據《DL/T1501-2016數字化繼電保護試驗裝置技術條件》、《Q/GDW428- 2010智能變電站智能終端技術規范》等相關技術規范設計的變電站繼電保護裝置、智能終端以及雙光纖通道的綜合測試儀。
24小時銷售熱線：400 099 8859
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 通道時延測試 支持對繼電保護中光纖縱聯保護通道收發時延一致性進行測試。
- 保護功能測試 支持變電站現場保護調試、定檢測試，支持全部通用測試、專項測試。
- 網絡報文分析 支持報文接收過濾，支持SMV、FT3報文的波形、有效值、相位、角度、諧波含量分析，支持GOOSE報文解析與分析。
- 合并單元測試 支持合并單元離散度、時延、比差角差等測試。
- 智能終端測試 支持智能終端響應時間測試，硬接點轉GOOSE、GOOSE轉硬接點等方式。
- MMS標準數據源 通過用戶IED數據自動構建MMS對象，支持MMS客戶端、服務器模擬。
- 獨立數字量輸出 36路獨立數字量輸出。
- 光網口監測 實時監測光功率及網絡光數字報文。
- SCD可視化 支持標準SCD文件導入，提取需要的裝置實例配置信息，一鍵解析生成拓撲圖。
- 支持一鍵自動測試 一鍵匹配保護裝置測試模板，自動完成保護裝置全功能測試。
- 自主可控 高性能國產芯ARM板，嵌入式Lnux操作系統，運行更安全穩定可靠。
- 雙操作方式 采用10.1寸1280*800高分辨率屏，電容式全觸控操作，支持外接筆記本電腦進行試驗，功能一致。
- 接口豐富 裝置帶有USB口、網口、WIFI、藍牙等通信接口，方便數據存取、軟件升級、聯機控制，支持標準數字化接入。
- 對時功能 支持北斗/GPS、B碼等對時方式。可雙側對時同步輸出測試，進行光纖縱聯差動保護試驗等。
- 標準支持 遵循IEC61850 9-2/2LE、GOOSE 、IEC60044-8 FT3、IRIG-B等多種光數字報文標準。
- 多功能復用光串口 光串口支持FT3報文收發及IRIG-B碼對時復用接口。
技術參數
|
IEC61850 |
|
|
SV報文輸出間隔的離散值 |
≤1μs |
|
GOOSE報文事件分辨率 |
< 1ms |
|
相位精度 |
0.01° |
|
SV電壓、電流精度 |
0.05% |
|
頻率精度 |
0.001Hz |
|
IRIG-B碼對時誤差 |
1μs |
|
光功率測量范圍 |
-31dbm~-14dbm |
|
遙測信息響應時間 |
<1s |
|
遙信變化響應時間 |
<1s |
|
光串口 |
1個復用接收光串口，兼容FT3、IRIG-B碼對時接收； |
|
? |
1個復用發送光串口，兼容FT3、IRIG-B碼對時發送 |
|
光網口 |
4對100M全雙工光網口，LC接口； |
|
? |
可任意接收、發送9-2/9-2LE的SMV或GOOSE報文 |
|
繼電保護通道時延測試接口 |
1對光纖2M（FC接口TX/RX） |
|
? |
1對電口2M（BNC接口TX/RX） |
|
開關量 |
8路開入，4路快速開出 |
|
通訊接口 |
1個RJ45網口，1個USB口 |
|
對時接口 |
1個SMA口，支持北斗/GPS對時 |
|
? |
1對ST光串口，IRIG-B碼對時接收和發送 |
|
尺寸 |
280×200×55mm(長×寬×高) |
|
重量 |
1.8kg |
